Трубчатые электронагреватели — те самые ТЭНы — встречаются везде: от бытовых обогревателей и сушильных шкафов до промышленных печей и воздухонагревателей в вентиляции. Казалось бы, ничего сложного: включил сопротивление и воздух нагрелся. На практике же важно правильно выбрать тип ТЭНа, рассчитать мощность и обеспечить условия, при которых элемент прослужит долго и не создаст опасной ситуации. В этой статье я расскажу простым языком, что важно учитывать при работе с ТЭНами для нагрева воздуха, дам практические формулы и пример расчета, опишу виды элементов и правила монтажа. На сайте https://industriaten.ru/catalog/tehny/elektricheskiy-ten-dlya-nagreva-vozdukha-vozdushnyy/ вы подробнее узнаете о ТЭНах для нагрева воздуха.

Как ТЭН нагревает воздух: кратко и по делу

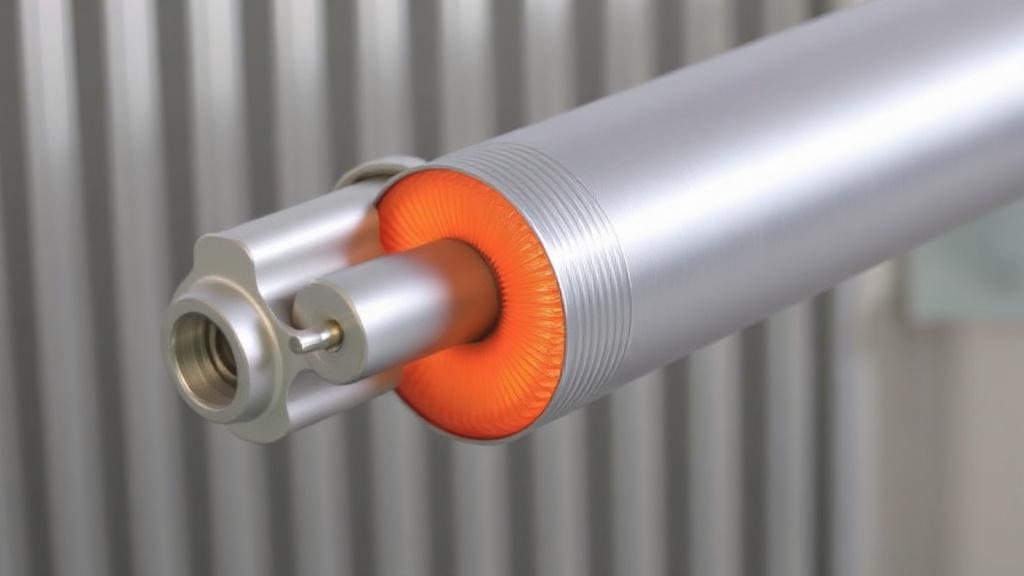

ТЭН — это цилиндрический нагревательный элемент: внутри спираль из нихрома или другого сплава, снаружи — металлическая оболочка. При подаче тока спираль нагревает оболочку, а та отдает тепло воздуху. Эффективность передачи тепла зависит не только от мощности, но и от формы поверхности, наличия ребер, скорости и направления потока воздуха.

Если поверхность гладкая, тепло передается в основном за счет конвекции и излучения. Если на ТЭНе есть ребра (оправдано называть их fins или радиатором), общая площадь поверхности растет, и тепло отводится лучше. Поэтому для одного и того же количества выделяемой мощности финированный ТЭН нагревает воздух интенсивнее и при меньших температурах поверхности.

Типы ТЭНов для нагрева воздуха и их применение

Ниже приведена удобная таблица с основными типами ТЭНов, их достоинствами и типичными применениями. Это поможет быстро сориентироваться при выборе.

Тип	Краткое описание	Плюсы	Минусы и примечания	Применение
Гладкий трубчатый	Стандартная трубка без ребер	Простота, недорогой	Ограниченная передача тепла, требует достаточного конвективного потока	Шкафы, печи, простые нагреватели
Ребристый (finned)	Труба с навитой или прессованной ребристой поверхностью	Большая площадь теплоотдачи, более низкая температура поверхности	Громче охлаждается потоком, труднее чистить	Воздухонагреватели, конвекторы, сушильные установки
Спиральный	Спираль из трубки, часто используется в обогревателях	Компактность, удобство монтажа	Требует равномерного обдува	Бытовые обогреватели, малые промышленные установки
С коллекторным креплением	Групповые сборки с фланцем или коллектором	Удобны для быстрой замены и массовых установок	Стоимость выше, требуется точный монтаж	Промышленные воздухонагреватели, сушилки

Как рассчитать мощность ТЭНа для нагрева воздуха: простая формула и пример

Для грубой оценки необходимой мощности удобно использовать формулу энергетического баланса для нагрева массы воздуха:

P (Вт) = ρ * V * cp * ΔT / τ,

где ρ — плотность воздуха (примерно 1.2 кг/м³), V — объем воздуха, который нужно нагреть (м³), cp — удельная теплоемкость воздуха (приблизительно 1005 Дж/(кг·K)), ΔT — требуемый прирост температуры (K), τ — время нагрева в секундах.

Чтобы не тратить время на сложные вычисления, можно использовать упрощённую формулу в виде константы: на каждое кубометр воздуха и градус разницы требуется примерно 1.2 * 1005 ≈ 1206 Дж/м³·K. Тогда P = 1206 * V * ΔT / τ.

Пример. Нужно нагреть камеру объёмом 10 м³ на 30 ℃ за 10 минут. В секундах τ = 600.

P = 1206 * 10 * 30 / 600 = 603 Вт.

Это теоретическая мощность, необходимая только для подъёма температуры. На практике добавьте запас на теплопотери через ограждения и потери при вентиляции — типично коэффициент 1.2–2, в зависимости от утепления и условий. С учётом запаса итоговая мощность может составить 0.7–1.2 кВт для нашего примера.

Как подобрать конкретный ТЭН: шаги

• Определите необходимую мощность по формуле выше и учтите теплопотери. Лучше взять запас 20-100% в зависимости от конструкции.
• Выберите тип ТЭНа: финированный, если важна большая теплоотдача при низкой температуре поверхности; гладкий, если поток равномерный и место чистки ограничено.
• Проверьте допустимую плотность мощности (watt density) на поверхности изделия у производителя. Для воздушных нагревателей она выше при наличии ребер и ниже при работе в малоподвижном воздухе.
• Определите схему монтажа: прямой монтаж в поток, сборки на фланце, вход в воздуховод. Убедитесь в наличии минимальной скорости потока и достаточного расстояния до стенок.
• Выберите материалы оболочки: нержавеющая сталь для агрессивных сред и высокой температуры; обычная сталь для сухого воздуха и невысоких температур.
• Продумайте систему управления и защиты: термостат, термовыключатель, предохранительное отключение, заземление.

Плотность мощности и температура поверхности: что нужно знать

Производители указывают допустимую плотность мощности — сколько ваттов можно «повесить» на единицу поверхности без перегрева и преждевременного выхода из строя. Для ТЭНов, работающих в воздухе, допустимая плотность обычно ниже, чем для нагрева жидкостей, потому что тепло уходит хуже. Наличие ребер улучшает отвод тепла и позволяет повысить плотность.

Нельзя просто «нагнать» на гладкий ТЭН высокую мощность и рассчитывать, что воздух это исправит. При недостаточном обдуве поверхность перегреется, прокалит изоляцию и приведет к повреждению. Поэтому всегда ориентируйтесь на рекомендации производителя и условия эксплуатации.

Типичные телефонные правила

• Для гладких ТЭНов в статическом или слабом потоке рекомендуются невысокие плотности мощности.
• Финированные ТЭНы допускают более высокие плотности благодаря увеличенной поверхности.
• При монтаже в воздуховоде важно обеспечить равномерный поток и минимальные расстояния по инструкции.

Монтаж, эксплуатация и безопасность

Ниже приведены практические рекомендации, которые снижают риск поломок и аварий. То, что кажется очевидным, иногда упускают — и потом платят ремонтом или ремонтом оборудования.

• Всегда используйте защитное заземление. Корпус ТЭНа должен быть заземлен, если он металлический.
• Устанавливайте термовыключатель или термостат с аварийным отключением. Это обязательная защита от перегрева при остановке вентиляции.
• Следите за скоростью воздуха и направлением потока: холодный воздух должен сначала встретиться с ТЭНом для равномерного охлаждения. Избегайте стагнации в зоне нагрева.
• Не допускайте оседания пыли и волокон на ребрах — это ухудшает теплоотдачу и может привести к локальному перегреву.
• При обслуживании отключайте питание и давайте элементам остыть. Проверяйте целостность изоляции кабелей и состояние крепёжных элементов.

Повседневный уход и признаки неисправности

ТЭНы не требуют сложного обслуживания. Тем не менее, регулярные проверки продлят срок службы и уменьшат риск простоев:

• Визуальный осмотр ребер и трубок — отсутствие прогара, трещин и сильных загрязнений.
• Проверка сопротивления нагревателя мультиметром — резкое изменение свидетельствует о проблемах.
• Контроль работы термостатов и предохранителей.
• Проверка креплений и электрических контактов на нагревательных коллекторах.

Признаки неисправности: нестабильная температура, искрение при включении, запах гари или прогара, заметное увеличение времени нагрева. При появлении этих симптомов элемент следует отключить и осмотреть.

Краткая таблица критериев выбора

Критерий	На что обратить внимание
Мощность	Рассчитать по объему, ΔT и времени нагрева; добавить запас на потери
Тип поверхности	Финированный для высокой теплоотдачи; гладкий для простых задач
Материал оболочки	Нержавейка для коррозии и высоких температур, сталь для сухой среды
Монтаж	В поток, на фланце или в корпус — учитывать направление воздуха
Защита	Термовыключатель, предохранитель, заземление, контроль скорости воздуха

Типичные ошибки при выборе и монтаже

Частые промахи ведут к быстрым поломкам и опасным ситуациям. Вот самые распространённые:

• Выбор ТЭНа по мощности без учёта теплоотдачи и плотности мощности.
• Отсутствие аварийного термовыключателя при возможности остановки потока воздуха.
• Монтаж ТЭНов в местах с высокой пыле- или волоконной нагрузкой без защиты или регулярной очистки.
• Использование материалов с неподходящей коррозионной стойкостью.

Пример практической задачи — коротко

Нужно оснастить приточный шкаф нагревателем: объем камеры 2 м³, требуется поднять температуру на 25 ℃ за 4 минуты. Рассчитываем мощность:

P = 1206 * 2 * 25 / (4*60) = 1206 * 50 / 240 = 1206 * 0.2083 ≈ 251 Вт.

Берём запас 1.5 — итоговая мощность ≈ 375 Вт. Выбираем финированный ТЭН 400 Вт, если в шкафу небольшой поток воздуха и требуется более низкая температура поверхности — финированный вариант будет уместнее. Не забываем установить термовыключатель и датчик, контролирующий температуру воздуха, а не корпуса.

Заключение

ТЭНы для нагрева воздуха — простой и эффективный инструмент, если к их выбору и монтажу подойти внимательно. Правильная оценка мощности, выбор типа поверхности, соблюдение требований по обдуву и защите позволяют достичь нужного результата и сохранить оборудование на долгие годы. Секрет успеха простой: рассчитывать, учитывать рекомендации производителя и не экономить на системах защиты. Тогда ТЭН будет работать тихо, надёжно и безопасно.
